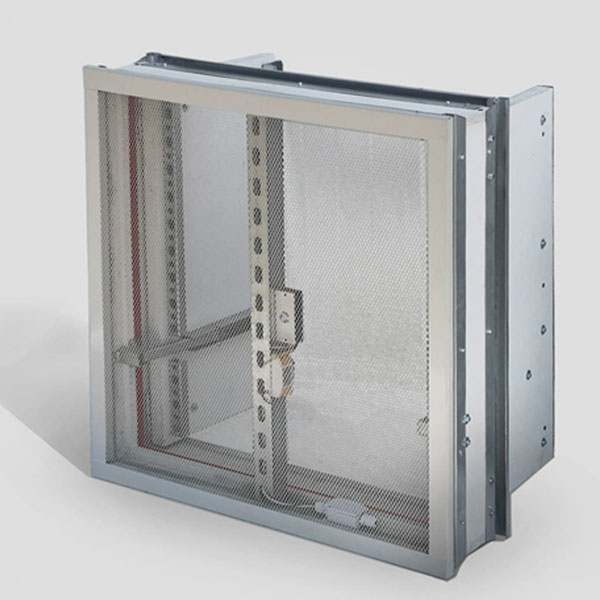

Volet cu electromagnet 12/24/230V cu 2 usi batante contact bms inclus

Aplicatii

Clapetele pentru controlul fumului sunt utilizate in instalatia de ventilatie si climatizare, care deservesc cladirile de birou, cladirile industriale, spatiile comerciale, spitalele, salile de spectacole si competitii.

Clapetele pentru controlul fumului si gazelor fierbinti sunt utilizate in sistemele pentru controlul fumului si gazelor fierbinti ca mijloace de evacuare a fumului si de reducere a numarului de conducte si ventilatoare rezistente la foc.

Sistemul pentru controlul fumului si gazelor fierbinti poate evacua fumul fie prin utilizarea unor ventilatoare rezistente la foc sau prin ventilatie naturala.

Conductele pe care sunt montate clapete pentru controlul fumului deservesc in general mai multe compartimente de incendiu. Sistemele pot fi utilizate exclusiv pentru evacuarea fumului sau pot face parte dintr-o instalatie mixta ventilare/evacuare a fumului.

Clapetele se deschid sau se inchid la cererea instalatiei de prevenire a incendiului cu ajutorul unui servomotor. Acestea trebuie sa indeplineasca urmatoarele conditii: etanseitatea la fum si la gaze fierbinti, stabilitatea mecanica si sa isi mentina sectiunea transversala.

In functie de scenariul de incendiu si de amplasare, clapetele pentru controlul fumului actioneaza astfel :

  1. se inchid, caz in care, izoleaza compartimentul respectiv de gazele fierbinti ce sunt evacuate prin coloana pe care este montata clapeta;
  2. se deschid la aparitia incendiului pentru a permite aspirarea fumului si a gazelor fierbinti din incinta;
  3. se deschid la aparitia fumului pentru evacuarea acestuia in atmosfera si/sau raportul de aer proaspat.

Mecanism de actionare

Actionarea se face cu ajutorul unui electromagnet, pozitia normala a usii (atata timp cat este sub tensiune) fiind inchisa, la intreruperea alimentarii aceasta se va deschide, permitand evacuarea fumului si gazelor fierbinti din compartimentul de incendiu.

SOLICITA OFERTA PRET !

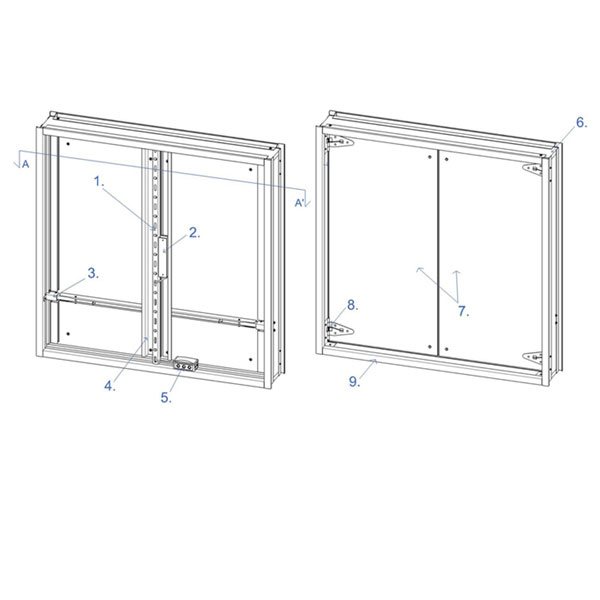

Componente

  1. Galvanized U profile
  2.  Electromagnet
  3.  Self- locking hinge
  4.  Profil Z
  5.  Electrical box
  6.  MGO case
  7.  MGO doors
  8.  Hinge
  9.  Flange

Clapetele sunt realizate din material rezistent la foc clasa A si au in componenta una sau doua usi, rama din acelasi material si flanse metalice pentru montaj.

– Debit de aer – pana la 13460 m3/h la 12 m/s
– Pierderi de aer prin carcasa clasa C conform EN 1751
– Pierderi de aer cu lamela inchisa clasa 4 conform EN 1751
– Rezistenta la coroziune in conformitate cu EN 15650
– Gradul de permeabilitate este conform IPX 4

In ceea ce priveste pericolul de electrocutare, produsele apartin urmatoarelor categorii de aparate electrice:

  • Clasa III (joasa tensiune) pentru amortizoare cu alimentare electrica de 24 V;
  • Clapetele pentru controlul fumului nu pot fi montate in incinte sau canale de aer cu pericol de explozie, conducte de aer pentru amestecuri inflamabile sau explozibile.
  • Clapetele sunt destinate a fi folosite in medii non agresive, cu o temperatura a aerului cuprinsa intre -20°C si +60°C si o umiditate relativa pana la 80%.
  • Testati conform standardului EN 1366-2:2015
  • Clasificati conform standardului EN 13501-4 pana la EI 120 Ved S1000 AA C300
  • Certificati CE conform standardului EN 12101-8
  • Pierderile de aer in conformitate cu EN 1751, clasa 4;
  • Marcaj CE;
  • Orice directie de curgere a aerului;
  • Protectie anticoroziva corespunzator cu EN 15650;
  • Marimi nominale de la 300×300 pana la 1000×1000 mm.

Livrarea clapetelor antifoc circulare se va face numai insotite de urmatoarele documente:

  • Document de provenienta
  • Declaratie de calitate si conformitate
  • Instructiuni de instalare
  • Instructiuni de mentenanta si exploatare

Pe clapeta se regaseste eticheta produsului ce contine datele de indentificare ale produsului ( dimensiuni, serie lot, data fabricatiei ) si numarul marcajului CE.

Beneficiarul trebuie sa verifice concordanta acestor date cu cele ale produsului comandat.

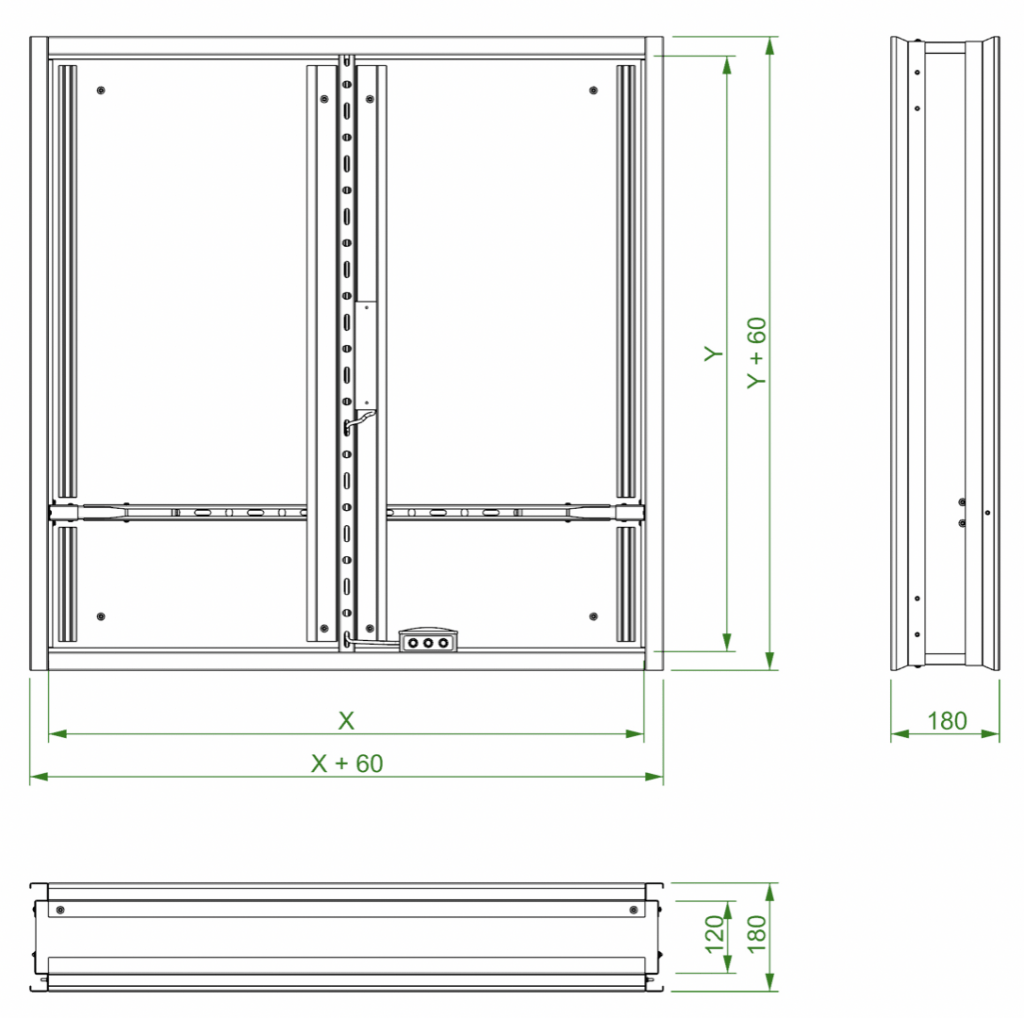

Pentru a cunoaste dimensiunea de gabarit a clapetei, pe axa X sau Y, se calculeaza dimensiunea interioara + 60 mm, reprezentand flansa exterioara.

Adancimea clapetelor pentru controlul fumului si a gazelor fierbinti de 120 de minute este de 180 de mm.

Suprafata libera a unei clapete pentru controlul fumului este de 85% din suprafata efectiva a clapetei – X x Y x 0,85.

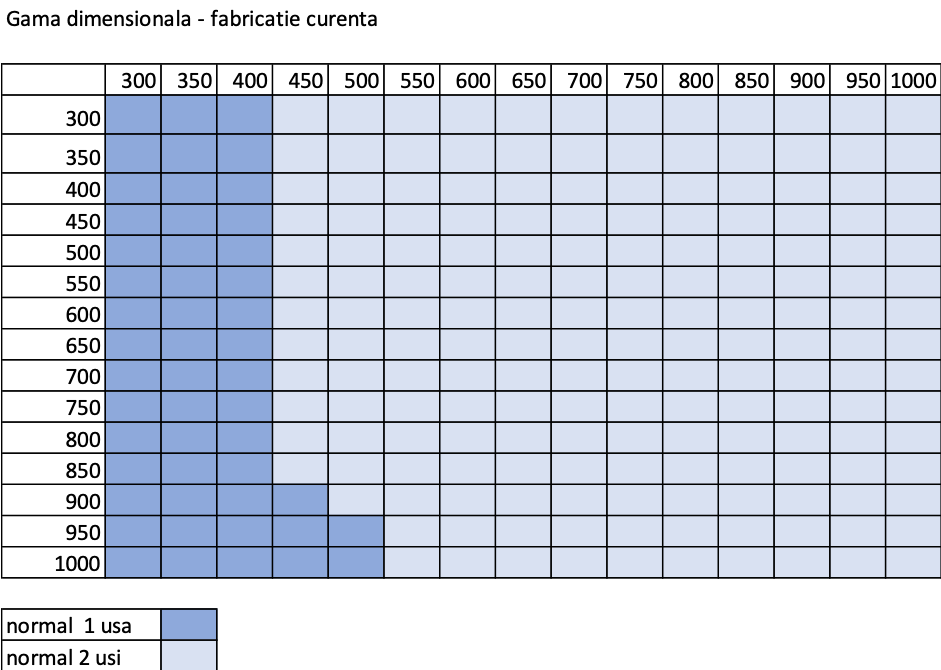

Gama dimensionala – fabricatie curenta
3003504004505005506006507007508008509009501000
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
  • La cererea clientului se pot realiza si alte dimensiuni decat cele din tabel sau clapete din 2 bucati acolo unde în mod normal s-ar face dintr-o bucata.
